一、一體化氣象傳感器產品簡介
一體化氣象傳感器又稱多功能氣象傳感器、微型氣象儀、超聲波氣象傳感器，與傳統的微型氣象儀相比，山東水境傳感科技有限公司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。SJ-WQX9型氣象傳感器創新性地將空氣溫度、空氣濕度、風速、風向、大氣壓力、光學雨量、總輻射、PM2.5、PM10監測通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字通訊接口將九項參數一次性輸出給用戶。產品結構緊湊，外形美觀、大方、高度集成產品。
二、一體化氣象傳感器產品特點
1.頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋
2.原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向
3.風速、風向、溫度、濕度、氣壓、光學雨量、總輻射、PM2.5、PM10九要素一體式
4.采用先進的傳感技術，實時測量，無啟動風速
5.抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行
6.高集成度，無移動部件，零磨損
7.免維護，無需現場校準
8.采用ASA工程塑料室外應用常年不變色
9.產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持?jǐn)?shù)據實時讀取
10.可選配無線傳輸模塊，最小傳輸間隔1分鐘
11.探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題
三、一體化氣象傳感器技術參數
1.風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；
2.風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；
3.空氣溫度：測量原理二極管結電壓法，-40-60℃（±0.3℃），分辨率0.01℃；
4.空氣濕度：測量原理電容式，0-100%RH（±3%RH）,分辨率：0.1%RH；
5.大氣壓力：測量原理壓阻式，300-1100hpa（±0.25%），分辨率0.1hpa；
6.PM2.5：0-1000ug/m3（±10%）
7.PM10：0-1000ug/m3（±10%）
8.總輻射：0~1242W/㎡ (＜±3%)
9.光學雨量：0-4mm/min（≤±4%）；
10.功率:0.84W
11.生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證
12.生產企業具有計算機軟件注冊證書
13.生產企業為3A級信用企業

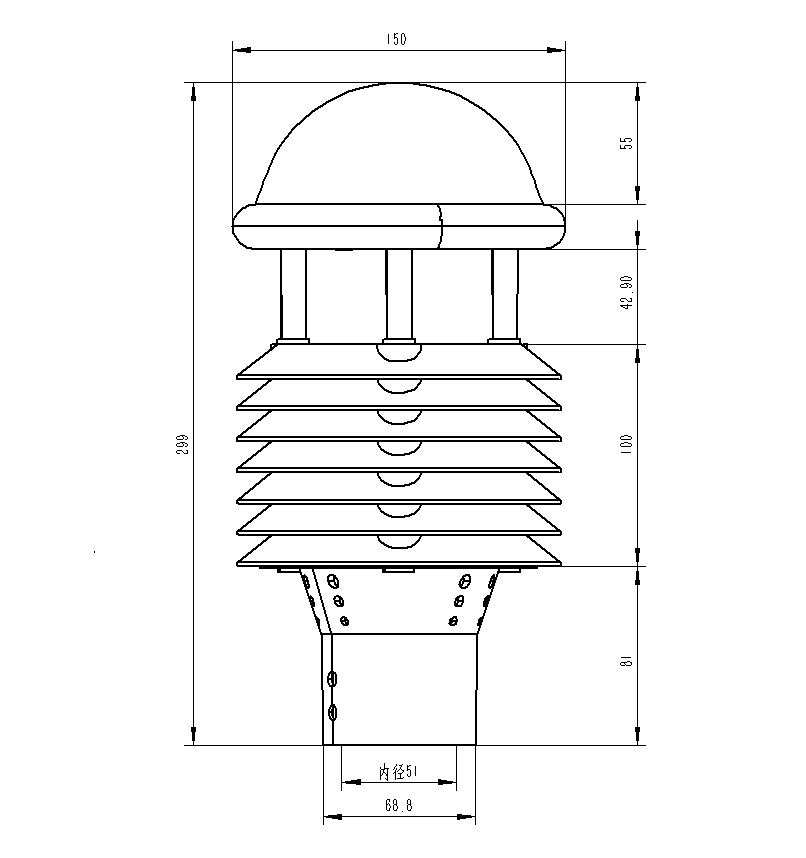

四、一體化氣象傳感器產品尺寸圖

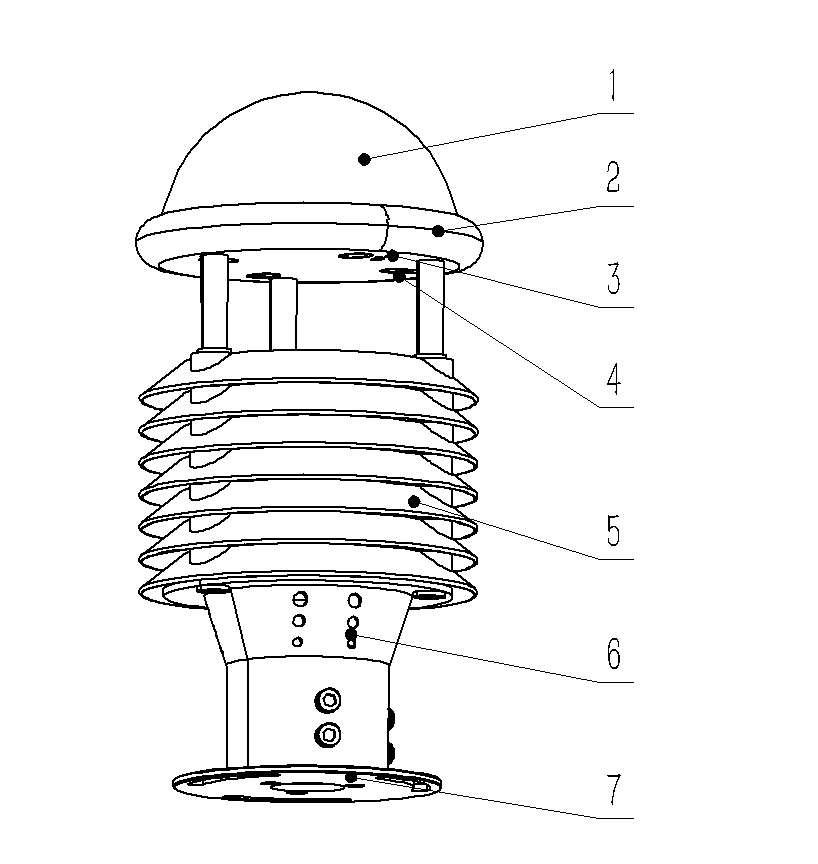

五、一體化氣象傳感器產品結構圖

1.光學雨量、總輻射傳感器
2.控制電路
3.指北箭頭
4.超聲波風速、風向
5.百葉箱PM2.5、PM10
6.溫度、濕度、氣壓監測位置
7.底部固定法蘭
六、一體化氣象傳感器產品接線定義
