一、產品概述

SJ-FS-1系列風速風向傳感器是用來測量水平風場的風速和風向數據的標準化儀器。本產品為螺旋槳式一體風速風向傳感器，它的特點是體積小、量程大、重量輕、精度高、耐腐蝕。它由尾翼、螺旋槳、頭錐體、風速軸、安裝立柱等組成。尾翼、螺旋槳采用了抗紫外線和抗氧化的 AAS 塑料材料，可以保證傳感器在較長時間內不會發生塑化或黃變的情況。

傳感器工作原理是通過螺旋槳旋轉帶動磁鋼轉動，磁鋼驅動霍爾傳感器開關生成方波，方波的頻率與風速成線性關系。螺旋槳每旋轉一周會產生三個完整的方波，因此風速數據通過方波的頻率計算出來是穩定且準確的。

尾翼的位置可代表風向數據。尾翼帶動角度傳感器的軸旋轉，可以準確地獲得輸出電壓。通過給角度傳感器輸入穩定的供電電壓，尾翼旋轉所產生的模擬反饋電壓則能夠準確地輸出風向數據。

二、應用場景

?交通氣象監測      ?農林牧副氣象監測

?揚塵環境監測      ?港口氣象監測港機安全監測         ?光伏環境監測

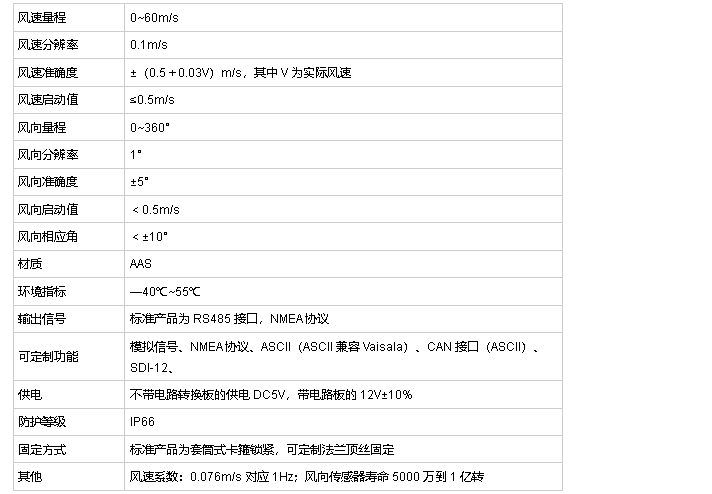

三、技術指標
